Сферы и области использования кабельного изделия ВВГ
Данным видом кабельного продукта можно успешно прокладывать локальные сети, в конструктивных установках по осветительному, промышленному и бытовому типу. Основная сфера монтажа –создание электропроводки.
Описание кабельного продукта
ВВГ — это силовой кабель, предназначенный для электрических систем стационарного типа с напряжением от 0,66 до 1 кВ и частотой в 50Гц. Он используется в осветительных и распределительных устройствах, в качестве проводки в быту и промышленности, а также в локальных сетях. Состоит из 1-5 токопроводящих жил. Данная модель считается одной из самых популярных и доступных.
Расшифровка аббревиатуры кабельного продукта ВВГ:
В — изоляционный материал кабеля основан на поливинилхлориде;
В — оболочка кабеля основана на поливинилхлориде;
Г — кабель считается «голым», так как не имеет защитных оболочек.
В каких условиях разрешается эксплуатировать ВВГ
Кабель надежно справляется, будучи проложенным как в сухой, так и во влажной среде – сюда же можно отнести сооружения по типу эстакад, закрытых блочных конструкций, и к тому же прекрасно выдерживает высоты до 4300 метров. И всё же, ограничение на использование присутствует – кабель запрещено прокладывать в грунтах без применения специальных защитных труб. Хоть материалы кабеля не являются распространителями горения – на взрывоопасных участках его лучше не прокладывать.

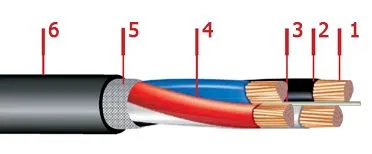

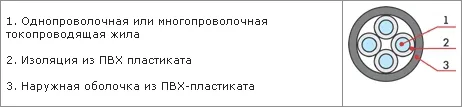

Конструкция кабельного изделия ВВГ
Конструктивный состав кабеля с аббревиатурой ВВГ представляет из себя следующее устройство:
- По центру расположена металлическая жила, ведущая ток, материалом которой служит медь. Жила может быть круглая либо секторная по своей форме. Многожильным кабелям данных типов свойственно иметь в составе заземляющую или нулевую жилу;
- Жилы можно различать по ярким цветам на оболочках: зануляющие жилы заключаются в светло-синих или голубых оболочках, а жилы заземления – желто-серого цвета.
- Из нескольких жил образуется скрутка, пустоты которой заполнены изоляционным материалом;
- Данная конструкция размещается в поверхностной оболочке, которая сделана из аналогичного поливинилхлорида.
Технические характеристики
Unom — от 0,66 до 1 Кв;
Частота — 50 Гц;
Температуры работы, t — от -50 °С до +50 °С;
Влажность воздуха (при t0 +35 °C) – до 98%;
Срок работы: до 30 лет;
Гарантия со дня покупки: 5 лет;
ВМонтаж без прогрева: при t от -15 °С;
Максимальный нагрев:
Строительная длина:
- от 1,5 мм2 до 16 мм2 — 450 м.
- от 25 мм2 до 70 мм2 — 300 м.
- от 95 мм2 и выше — 200 м.

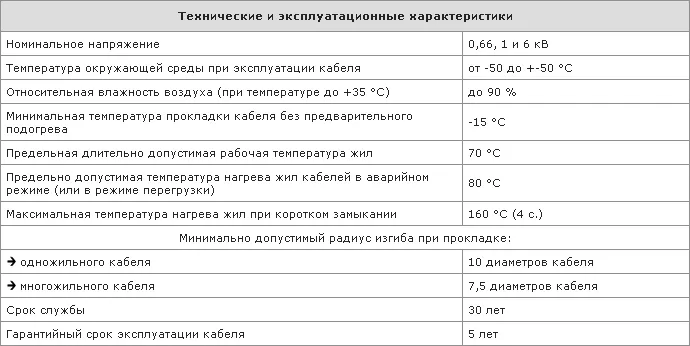

Нагляднее в таблице:
Работы по монтажу и прокладке
Проложить ВВГ предоставляется возможным только при соблюдении определенных условий. В первую очередь нужно учитывать температуру окружающего воздуха – она должна быть выше -15 градусов. Если температура ниже – кабель подогревается. Так же важен радиус минимального изгиба – одножильный кабель можно загнуть максимум на 10 величин диаметра, многожильные на 7,5.
Обозначение в нормативных документах
Код ОКП для ВВГ: 35 3371 2700
Расчетная масса для кабеля ВВГ
Сечение жилы, мм., Наружный ? кабеля, мм. | Масса 1 км.кабеля, кг. |
С жилой из меди | С жилой из алюминия |
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 | 10.7 11.8 14.0 15.3 17.4 20.3 24.6 27.4 31.8 34.8 38.8 42.0 46.2 50.2 56.6 | 170 231 343 456 674 1007 1537 2035 2844 3811 5051 6246 7763 9472 12235 | - 151 216 265 356 499 743 940 1301 1625 2120 2544 3135 3765 4831 |
Требования к огнестойкости кабелей ВВГ
ВВГ обладает весьма массивной оболочкой из винилового полимера, благодаря чему он легко сдерживает распространение пламени. И всё же, во взрывоопасных местах предпочтительней применять кабели с броней.
